某飲食店舗工事図面の追い込みです。

なかなか複雑なデザインなので、いつものように図面を描いていても
いまひとつ現実味がありません。

奥行きのない展開図は、直行する壁の装飾が繋がる場合、
全体の良し悪しを判断するのに向いていません。。。

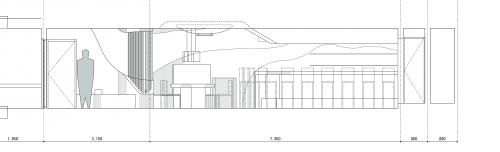

＜展開図＞

ＣＧパースを用いればもっとも手っ取り早く表現できますが、
規則性のない曲線を表現する時に、手で描くほどストレートに投影することができません。

脳にあるイメージを写し出すときに、視覚で確認できるようになるまでの
中間作業が少ないほど、より忠実に表に出すことができると思います。

そうなれば、手描きしかないのですが、
時間の余裕がないときは、なかなか難しいです。

今回も日中は他の業務に終われ時間がないので、
家に帰って、みんなが寝てから二晩かけて描きあげました。

＜手で描くことにより、ダイレクトに展開図から変更を加えています＞

これは図面とは言わないのでしょうが、これ以上分かり易いものも
ないでしょう。

これからもよりよい図面を追求していきます。

寝不足です。。。
今日は帰ります。。。
